Mr.Meister（ミスターマイスター）精密卓上旋盤コンパクト9デジタルスケールキット付き

トップ>Mr.Meister（ミスターマイスター） > 小型旋盤 > 精密卓上旋盤Compact9 > Mr.Meister（ミスターマイスター）精密卓上旋盤コンパクト9デジタルスケールキット付き

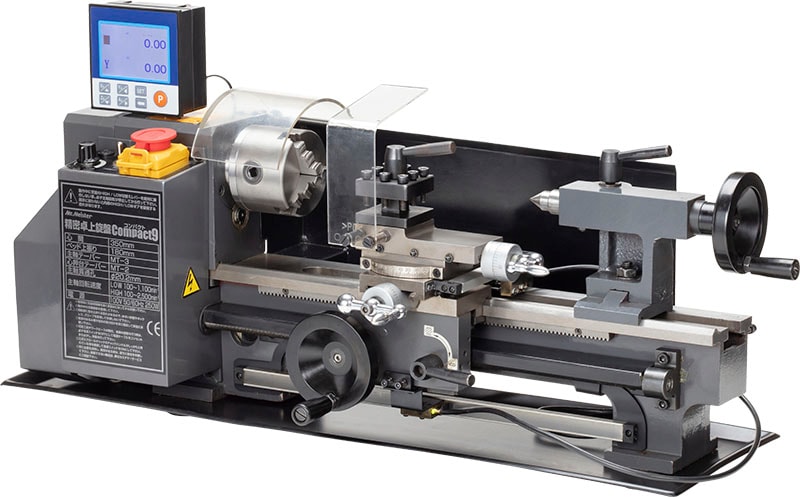

Mr.Meister（ミスターマイスター）精密卓上旋盤コンパクト9デジタルスケールキット付き
商品番号	60502
販売価格	487,300 円（税込）内税円
ポイント数	24,365ポイント
製造会社	ミスターマイスター
購入数

品切れ

再入荷お知らせ

商品説明

製品概要

オフィスの事務机に載る卓上型精密旋盤コンパクト９は、大型汎用旋盤をそのまま小さくしたしっかりとした構造設計です。高級鋳鉄製の重量感ある安定した旋盤です。低速域、高速域での無段階変速が可能で加工に合わせた速度調整が容易に行えるのも魅力です。基本的な旋削はもちろんのこと、テーパー加工もトップスライド内蔵の刃物台でしっかりとカバーしています。またφ80mmの余裕のある三爪スクロールチャックを標準付属。用途に合わせてφ100mmの三爪スクロールチャックを取り付ける事も可能です。大きな径の材料を回せる余裕のある心高も魅力です。さらにデジタルスケールキット付きなので、加工したい寸法をディスプレイで確認しながら作業ができます。

加工寸法を確認しながら操作できるデジタルスケールディスプレイ。

デジタルスケールキットは刃物の移動量をデジタル表示のディスプレイに表示させることができ、操作性を向上させます。

シンプルで簡単な無段変速、そして緊急停止ボタンを配した安全設計。

レバー操作による高速レンジと低速レンジの切り替え、ヴァリアブルスピードコントロールノブを操作してレンジ内での無段変速が行えます。大型で押し易い緊急停止ボタンをコントロールパネルに配しています。チャック保護カバーの開閉に連動したＣＥ準拠の安全機構を内蔵しています。

モーターパワーを確実に伝達

タイミングベルトとギアによりモーター駆動を主軸に伝達し主軸回転を実現しています。主軸回転方向を正転・逆転できるため、逆巻きのネジ切削が行えます。

精密卓上旋盤コンパクト９，タイミングベルトとギアによるモーターパワーの確実な伝達

三爪スクロールチャックを標準装備。

安全基準ＣＥに準拠したチャック保護カバーを標準装備しています。φ８０ｍｍ迄の三爪スクロールチャック等のチャックハンドル取り外し忘れ防止対策が施させています。刃物台は四面刃物台を採用し切削バイトを交換するときに便利な位置決め機構を内蔵しています。

トップスライドを内蔵した四面刃物台を標準装備。

トップスライドを内蔵したクロススライドを配し、大型のタテ送りハンドルを装備しています。自動送り装置の操作レバーも簡単にできるエプロンに集中させています。刃物台保護カバー等ＣＥに準拠した安全仕様になっています。

自動送り装置を内蔵し、チェンジギアセットも標準付属。

自動送り装置を内蔵し、チェンジギアセットも標準付属しています。主軸の構造から逆巻きネジの切削も行えます。
0.4/0.5/0.6/0.7/0.8/1.0/1.25/1.5/2.0mmピッチの切削が行えます。

シンプルで使いやすい心押台。

操作し易い大型のハンドルを装備した心押台を旋盤ベッド上に配しています。クイルトラベルはドリル加工に最適な４０ｍｍ迄が可能です。またＭＴ－２Ｓのモールステーパーを採用しています。

精密旋盤コンパクト９，余裕のクイルトラベル、シンプルで使いやすい大型ハンドルを装備した心押台

スプラッシュガード、チップトレイも標準装備

切りくずの飛散防止が行えるスプラッシュガードとチップトレイも標準装備しています。

豊富なオプションアタッチメント

旋削のはばを広げる豊富なアタッチメントを用意しています。

パッケージ内容

・精密卓上旋盤９本体
・デジタルスケールキット
・三爪スクロールチャック（本体装着済）
・逆爪３ヶセット
・チャックハンドル
・四面刃物台（本体装着済）
・トップスライド（内蔵）
・チェンジギアセット
・超硬スロアウエイバイト８mm角（直剣）
・スプラッシュガード（本体装着済）
・チップトレイ
・自動送り装置（内蔵）
・標準工具一式
・取扱説明書

パッケージング

製品は動作確認・各部調整改良・清掃・メンテナンスを行いパッケージングして発送しています。

製品仕様
心間	350mm
クロススライド上振り	114mm
ベッド上振り	180mm
回転速度［回転／分］	高低切替・無段変速
	高100～2,500min^-1
	低100～1,100min^-1
主軸	MT-3
主軸	回転方向：正転・逆転
主軸貫通孔	φ20.2mm ※
刃物台	取付可能バイト刃高最大８ｍｍ
	四面刃物台
	トップスライド内蔵
心押台	クイルトラベル 40mm
心押台	MT-2S
自動送り	0.1mm/rev
自動送り	0.2mm/rev
ネジ切削	右巻き・左巻き
ネジ切削	0.4/0.5/0.6/0.7/0.8/ 1.0/1.25/1.5/2.0mm
自重	37.0kg
電源	100V 50/60Hz 250W
本体寸法	W700×D290×H295mm
製品仕様（デジタルスケールキット）
・ミリ/インチ表示変更機能搭載・直径/半径モード切替機能搭載・最小表示:0.005mm ・プラス/マイナス表示反転機能搭載・数値補正機能搭載・フォント色変更機能搭載・防塵/防滴（マグネットスケール部）・電源100V
製品仕様（三爪スクロールチャック）
直径	φ80mm
《詳細はここ》

※ Φ16㎜以上の材料を貫通させる時は、Φ100㎜の
三爪スクロールチャックNo.60507等が別途必要です。

購入後も安心・充実の取扱説明書

本製品は、旋盤加工の知識を持たない初心者でも旋盤加工を楽しめるように、約６０頁におよぶ取扱説明書が付属しています。この種の専門的な機械に付属する取扱説明書は貧弱で３－４枚の簡単な寸法や仕様書いてあるだけのベテラン向けのものが一般的です。弊社では初心者の方がせっかく旋盤加工を初めてみようと思い立ったその気持ちを支援するため、できる限りの詳しい取扱説明書を自社製作し標準付属していますので誰でも安心してお使いになれます。

購入後も安心・充実のアフターサービス

本製品は、工場出荷の際に徹底的な品質管理を実施し、出荷前に再品質検査を実施したものだけを、店舗様を通じてお客様に配送していますのでご安心頂けます。それでも万一初期不良が出た時は迅速に対応し、一定期間の品質を保証するため製品保証書を添付しています。さらに将来故障などが生じても対応できるよう豊富なメンテナンス部品を大量にストックしており、消耗や故障が生じても安心です。※詳しくは製品保証書をご参照ください。
